花垣县城北110kV变电站及配套线路工程

典范案例 -

花垣县城北110kV变电站及配套线路工程

  • 分类:变配电案例
  • 作者:
  • 来源:
  • 宣布时间:2021-08-20
  • 会见量:0

【提要描述】城北110kV输变电工程,包括新建110kV城北变电站一座和新建花垣变-洞溪坪变I回110kV线路π入城北变线路2条及配套光纤通信,项目位于湖南省花垣县境内,变电工程本期容量为31.5MVA,接纳户外中型安排,线路工程总长度约0.29km。

花垣县城北110kV变电站及配套线路工程

【提要描述】城北110kV输变电工程,包括新建110kV城北变电站一座和新建花垣变-洞溪坪变I回110kV线路π入城北变线路2条及配套光纤通信,项目位于湖南省花垣县境内,变电工程本期容量为31.5MVA,接纳户外中型安排,线路工程总长度约0.29km。

  • 分类:变配电案例
  • 作者:
  • 来源:
  • 宣布时间:2021-08-20
  • 会见量:0
详情

?   项目配景

城北110kV输变电工程,包括新建110kV城北变电站一座和新建花垣变-洞溪坪变I回110kV线路π入城北变线路2条及配套光纤通信,项目位于湖南省花垣县境内,变电工程本期容量为31.5MVA,接纳户外中型安排,线路工程总长度约0.29km。本期变电站建设主要内容为:

①出线间隔二个,110kV母线设备间隔一个,110kV主变(进线)间隔一个;

②110kV单母线一段;

③110kV主变压器一台,容量31.5 MVA(含主变中性点成套装置);

④10kV并联电容成套装置一组,容量4800kVar;

⑤10kV出线8回;

⑥10kV母线一段。



?   整体解决计划

110kV 变电站接纳物理结构和功效均为分层漫衍式的系统,其结构为间隔级 ——站控级。满足变电站�;ぁ⒄闪俊⒓嗫丶暗骼碜远�“四遥”功效的要求。 各电压品级间隔级的测控设备严格按电气单位配置。

公用设备、110kV电压品级的测控�;ど璞缸槠梁笥胝究夭闵璞讣邪捕僭谕患痰缙魇�。10kV电压品级间隔的测控�;さノ蛔爸迷谙嘤Φ�10kV开关柜上,其余的�;ぁ⒉饪刈爸米爸糜谥骺芈ブ骺厥�,站控级的通信盘算机、操作员站盘算机以及网络设备等安顿于主控楼主控室,均为无特殊屏蔽的房间。我方提供的监控系统具有良好的电磁兼容特性,并充分考虑到高压配电装置运行时,对监控系统的影响,系统在任何情况下均不爆发拒动、误动、扰动。站控级的微机及外设由 UPS 供电。

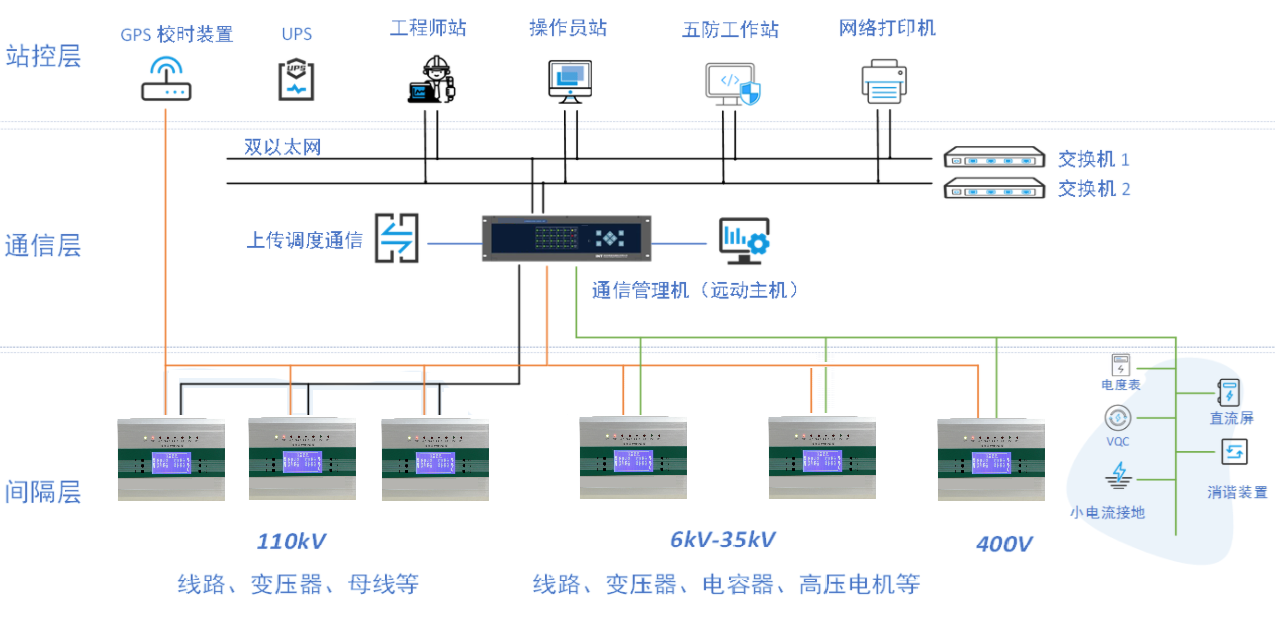

整套系统结构图如下图所示:





?   项目实施效果

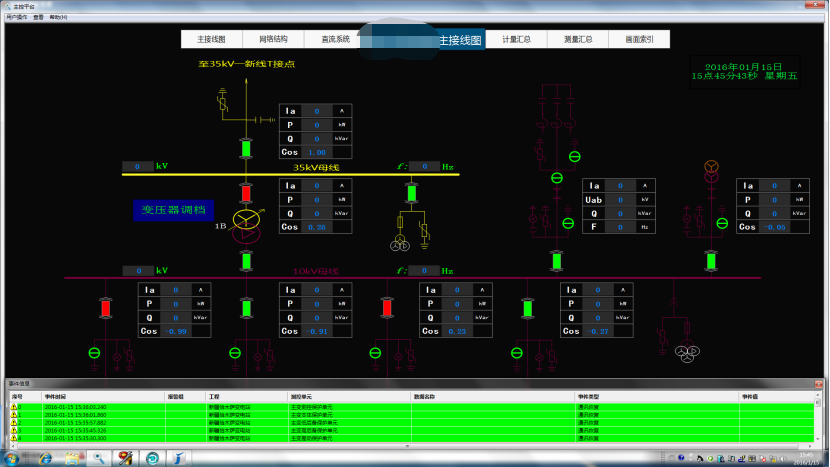

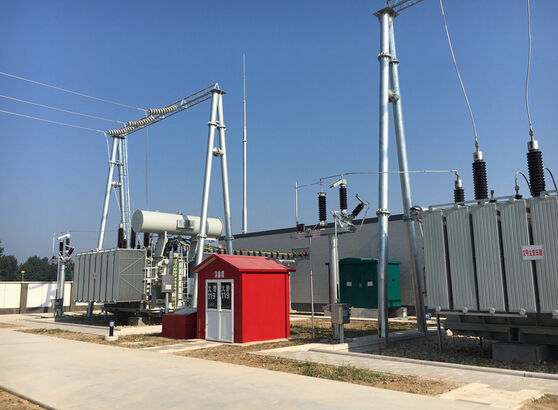

我公司承建的花垣县城北110kV变电站及配套线路工程综合自动化系统设备投运以来,监控设备一直宁静、可靠运行,项目实施效果图如下:
