长沙市浏阳北盛110kV变电站

典范案例 -

全部分类 



长沙市浏阳北盛110kV变电站

分类：变配电案例
作者：
来源：
宣布时间：2021-08-20
会见量：0

【提要描述】长沙市浏阳北盛110kV变电站的主变压器为远期3×50MVA，本期2×50MVA。110kV出线：远期4回，本期2回；10kV出线：远期24回，本期12回，35kV远期4回，本期0回，容性无功赔偿远期2×（4800+3600）kVar本期2×（4800+3600）kVar，出线全本站110kV接纳户外AIS配电装置软母线普通中型安排在所区南侧，南向架空出线；35kV接纳户外AIS配电装置软母线革新半高型安排在所区西侧，西向架空出线，本期不上；10kV接纳户内金属铠装移开式开关柜安排在站区北侧，电缆出线；主变安排在110kV配电装置和10kV高压配电室之间，电容器组安排在站区东南角，进站门路由站区东侧引接。





长沙市浏阳北盛110kV变电站

【提要描述】长沙市浏阳北盛110kV变电站的主变压器为远期3×50MVA，本期2×50MVA。110kV出线：远期4回，本期2回；10kV出线：远期24回，本期12回，35kV远期4回，本期0回，容性无功赔偿远期2×（4800+3600）kVar本期2×（4800+3600）kVar，出线全本站110kV接纳户外AIS配电装置软母线普通中型安排在所区南侧，南向架空出线；35kV接纳户外AIS配电装置软母线革新半高型安排在所区西侧，西向架空出线，本期不上；10kV接纳户内金属铠装移开式开关柜安排在站区北侧，电缆出线；主变安排在110kV配电装置和10kV高压配电室之间，电容器组安排在站区东南角，进站门路由站区东侧引接。

分类：变配电案例
作者：
来源：
宣布时间：2021-08-20
会见量：0

详情

? 项目配景

长沙市浏阳北盛110kV变电站的主变压器为远期3×50MVA，本期2×50MVA。110kV出线：远期4回，本期2回；10kV出线：远期24回，本期12回，35kV远期4回，本期0回，容性无功赔偿远期2×（4800+3600）kVar本期2×（4800+3600）kVar，出线全本站110kV接纳户外AIS配电装置软母线普通中型安排在所区南侧，南向架空出线；35kV接纳户外AIS配电装置软母线革新半高型安排在所区西侧，西向架空出线，本期不上；10kV接纳户内金属铠装移开式开关柜安排在站区北侧，电缆出线；主变安排在110kV配电装置和10kV高压配电室之间，电容器组安排在站区东南角，进站门路由站区东侧引接。

? 整体解决计划

浏阳北盛集控中心位于北盛镇浏阳地方电力公司办公楼三楼，北盛35kV变电站就在集控中心四周，蕉桥110kV变电站距离集控中心二十多公里，社港35kV变电站距离集控中心三十公里。

1）北盛35kV变电站和蕉桥110 kV变电站通过光纤与集控中心连接，社港35 kV变电站通过VPN网络与集控中心连接。

2）集控系统包括变电站集中监控系统，五防系统，视频系统，电话系统和语音系统。

3）北盛35 kV变电站监控是通过光纤由集控中心数据效劳器2直接与变电站许继�；ぷ爸猛ㄑ�；通过串口与变电站直流装置、小电流接地选线装置和消谐装置进行通讯；

4）蕉桥110 kV变电站监控是通过光纤由集控中心数据效劳器直接与变电站�；ぷ爸猛ㄑ�；通过串口与变电站直流装置和小电流接地选线装置进行通讯；通过网络与两台深瑞线路�；ぷ爸媒型ㄑ�；

5）社港35kV变电站监控是通过串口接纳CDT规约直接转发许继监控数据，再通过VPN网络接纳104规约传送到实时效劳器，再通过串口接纳CDT规约传送到数据效劳器2。

6）易家冲110KV变电站监控是通过深瑞远动装置104规约，将所有数据转发至集控中心数据效劳器2。

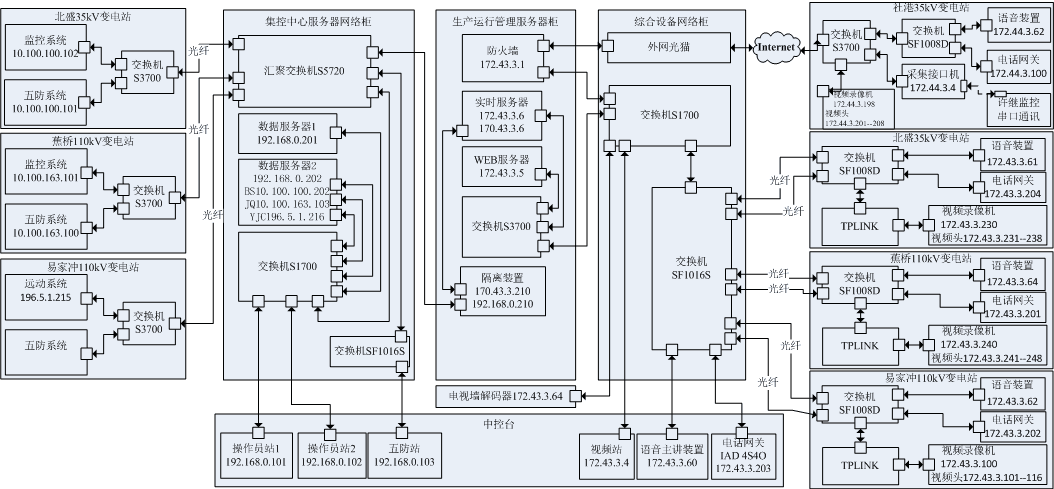

集控系统网络结构图如下图所示：

? 项目实施效果

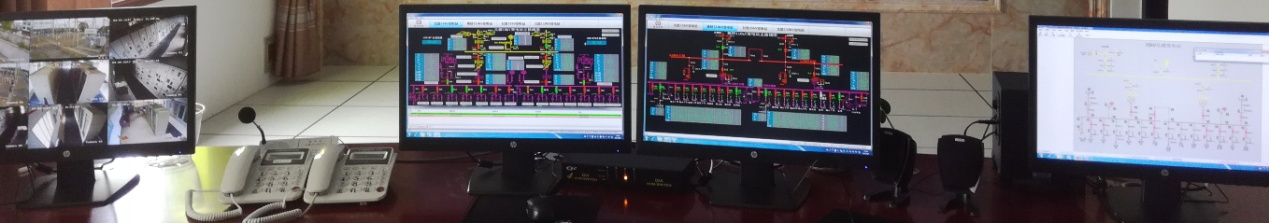

我公司承建的长沙市浏阳北盛110kV变电站综合自动化设备投运以来，监控设备一直宁静、可靠运行，项目实施效果图如下：
